Indien op voorraad en besteld vóór 15.00 uur dezelfde werkdag gratis* verzonden.Aansluitschema patchkabels UTP en (S)FTP
Een normale kabel maken: 568B
Het meest gebruikte patchkabel aansluitschema voor de beste performance met ethernet is het aansluitschema EIA/TIA 568 B.
Dit schema staat hieronder.
Het succes voor het maken van een goede patchkabel is uiterst precies werken en...
de contactjes niet te diep inpersen!!! Dus gebruik het juiste gereedschap.
|

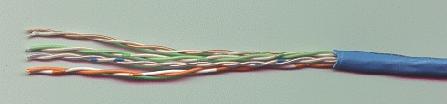

Schuif eerst de tules over de kabeluiteinden! Ontmantel de kabel ruim voldoende om de aders netjes te kunnen onttwisten. |
|
|

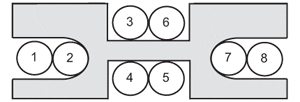

Bij sommige Cat.6 pluggen is een spacebar meegeleverd. Deze gebruikt je als hiernaast afgebeeld. |
|
|
|
568B schema: Beide pluggen hetzelfde aansluiten !!! |
|
Knip als je de aders in de goede volgorde hebt liggen (en je ze stevig tussen duim en wijsvinger hebt) de aders op de juiste lengte van 12 mm, RECHT af. Krimp de connector nu met het juiste gereedschap aan de kabel. Controleer nog even of alles goed zit en schuif dan de tule over de plug. |
|
Crossoverkabels:
Als je een Crossover patchkabel wilt maken -voor een directe aansluiting tussen twee pc's- raden we je aan deze kabel duidelijk te merken of te voorzien van sterk afwijkende tulekleuren zodat je ze niet door elkaar haalt met de andere kabels. Kijk hier voor de mogelijkheden.
Zoals je ziet gaat de
oranje/witte van 1 naar 3
oranje van 2 naar 6
groen/witte van 3 naar 1
groen van 6 naar 2
